数控钢筋弯箍机电气控制系统构造是怎样的?看完一目了然

不论何种类型的数控钢筋弯箍机,电气控制系统都是必不可少的一个重要组成部分,而且系统性能的优良也直接关系到整个数控设备的正常运转,所以,在明确电气控制系统组成、原理、功能的基础上,加强系统的使用管理至关重要。下面就来简单讲述下数控钢筋弯箍机电气控制系统的组成构造,希望对大家日后的使用能够有所帮助。



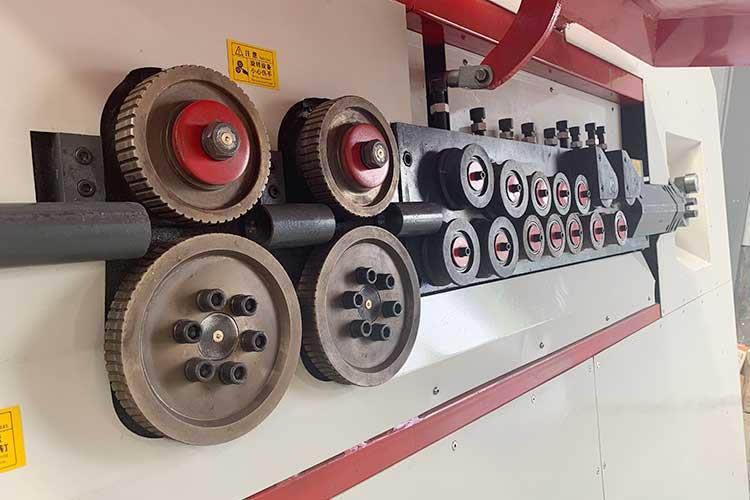

机床(电器部分)括所有的电动机、电磁阀、制动器、各种开关等。它们是实现数控钢筋弯箍机各种动作的执行者


数控钢筋弯箍机电气控制系统分以下几部分:

▼速度测量通常由集装于主轴和进给电动机中的测速机来完成。它将电动机实际转速匹配成电压值送回伺服驱动系统作为速度反馈信号,与指令速度电压值相比较,实现速度精确控制;

▼位置测量采用光栅尺和数字脉冲编码器作为位置测量元件。它们对机床坐标轴在运行中的实际位置进行直接或间接的测量,实现数控钢筋弯箍机对位置的精确控制;

▼进给伺服系统,接受每个运动坐标轴分别提供的速度指令,经速度与电流(转矩)调节输出驱动信号驱动伺服电机转动,实现机床坐标轴运动;

▼电器硬件电路,主要任务是电源的生成与控制电路、隔离继电器部分及各类执行电器(继电器、接触器),很少还有继电器逻辑电路的存在;

▼可编程逻辑控制器,是机床各项功能的逻辑控制中心。将各种运动及功能指令进行逻辑排序,使它们能够准确地、协调有序地安全运行;

▼数控系统处理器,是数控钢筋弯箍机的中枢,全部功能指令进行解码、运算,发出各种需要的运动指令和各种机床功能的控制指令;

▼主轴驱动系统,接受驱动指令,经速度与转矩(功率)调节输出驱动信号驱动主电动机转动,接受速度反馈实施速度闭环控制;

▼机床(电器部分)括所有的电动机、电磁阀、制动器、各种开关等。它们是实现数控钢筋弯箍机各种动作的执行者;

▼数据输入装置,将指令信息和各种应用数据输入数控系统的必要装置;

▼外部设备一般指PC计算机、打印机等输出设备。【具体可参考《普通钢筋弯箍机PK智能数控钢筋弯箍机,谁是胜者一目了然》的相关内容】



要知道,在数控钢筋弯箍机设备中起到关键性作用的核心部分不仅仅只有电气控制系统这一部分,其他组成系统的功能、构造和原理也需要用户及时明确,只有搞清楚各部分的情况,才能真正用好数控设备。
