科普:数控钢筋笼滚焊机的基本结构与原理

数控钢筋笼滚焊机可谓是在普通钢筋加工机械的基础上研发而来的一类高科技设备,由于具备自动化程度高、焊接效率高、焊接稳定等优点,故而得以快速的发展和应用。鉴于大多数客户对数控钢筋笼滚焊机设备并不是很了解,下面本文就来简单介绍下数控钢筋笼滚焊机的基本结构以及工作原理。

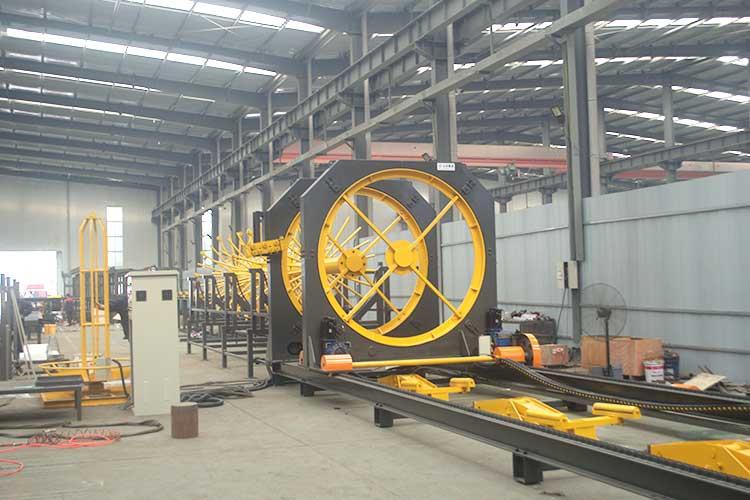

数控钢筋笼滚焊机变径机构由主圆盘和圆盘上的变径装置构成,变径装置采用“步进电机+丝杆螺母”的驱动方式来实现焊接座的移动


数控钢筋笼滚焊机由变径机构、牵引机构、驱动机构和焊接进给机构4部分组成,它的工作原理主要是由变径机构实现纵筋的装夹及变径,完成承插口部分的成型,牵引机构牵引纵筋沿轴线方向作直线运动,调节环筋在纵筋上的缠绕匝数,驱动机构驱动主花盘和牵引花盘转动,完成环筋在纵筋上的缠绕,焊接进给机构完成环筋与纵筋之间的焊接。

1.变径机构

数控钢筋笼滚焊机变径机构由主圆盘和圆盘上的变径装置构成,变径装置采用“步进电机+丝杆螺母”的驱动方式来实现焊接座的移动,通过步进电机控制螺母焊接座的位移来实现变径共48套。纵筋装夹在主花盘的辐板上,由主花盘实现纵筋的旋转和变径动作。链条焊接在主花盘外侧,主驱动电机传输动力带动六角方钢转动,六角方钢上安装的主链轮与主花盘外侧的链条啮合传动,支架上安装有拖轮和限位轮协同实现主花盘的转动。

2.牵引机构

牵引机构主要由牵引盘和牵引小车组成。牵引盘旋转完成纵向夹紧,牵引盘由主传动电机牵引传动,主传动电机带动六角方钢旋转,小车安装有同步链轮。六角方钢通过同步链轮同步牵引盘的外链啮合传动,实现牵引盘旋转。牵引电机驱动牵引小车在直线导轨上的直线运动,牵引电机带动行走轴转动,行走轴与牵引小车通过轴承链接,完成牵引小车的直线运动。

3.驱动机构

数控钢筋笼滚焊机主驱动部分的作用是驱动花盘传动。主传动部分包括主驱动电机、减速器、主链轮、同步链轮和六角方形钢,主链轮和主花盘链啮合传动,同步链轮和牵引盘链轮啮合传动,两链轮均安装在六角方钢上保障主花盘与牵引花盘同步转动。

4.焊接进给机构

数控钢筋笼滚焊机焊接进给部分主要包括移动装置、焊接装置和固定支架。移动装置包括移动支架、导轨、伺服电机、滚珠丝杠等,电机的转动通过丝杠螺母幅带动移动支架移动。移动支架在工作过程中会受到来自焊接位置的反作用力,会引起移动支架的倾覆和偏移,同时会对滚珠丝杠造成损害,为防止这种情况发生,在轨道上设置盖板和在小车底部增加防偏轮。【具体可参考《数控钢筋笼滚焊机怎样生产才安全?规范操作是关键》的相关内容】



以上仅仅是从结构组成以及工作原理的角度出发,对数控钢筋笼滚焊机设备做了一个浅要的介绍,更多关于该产品的精彩资讯,本站之后还会继续整理、分享,感兴趣的业内人士可直接访问本站进行查询获取。
