跟随业界人士的脚步,一探数控钢筋剪切线的内部构造

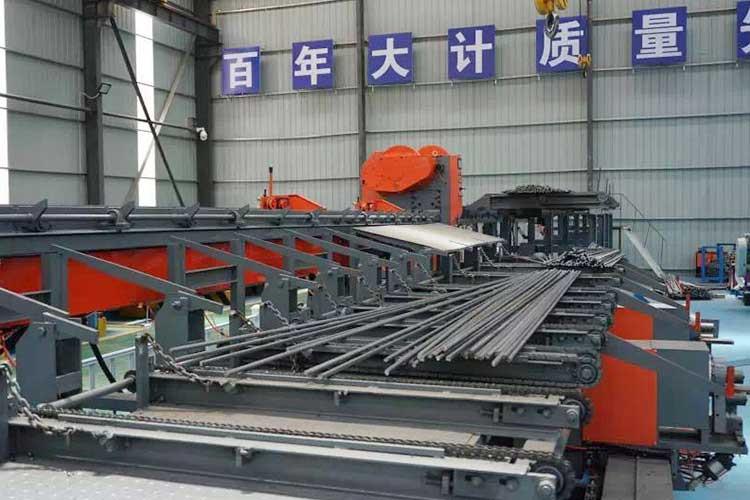

自从数控钢筋剪切线问世后,其便凭借产量大、精度高、改型方便、操作故障率低、消耗低、节约材料等诸多优势特点,快速赢得了越来越多业内人士的普遍关注和认可。然而,要想更大程度地发挥数控钢筋剪切线的生产优势,除需要保障设备的制造质量外,在实际使用之前还是非常有必要对其组成构造进行深入探究的,就目前所研发的数控钢筋剪切线设备而言,其一般由以下几个部分组成。



数控钢筋剪切线出料架系统由钢结构支架、钢筋定尺翻料挡板、钢筋传送辊轮和移动机构组成


●出料架

数控钢筋剪切线出料架系统由钢结构支架、钢筋定尺翻料挡板、钢筋传送辊轮和移动机构组成。钢筋定尺翻料挡板及钢筋传送辊轮安装在钢结构支架上,移动机构可以带动钢结构支架移动,从而得到剪切钢筋精确的尺寸。为了保障定尺钢筋的准确,要注意回参限位的准确及定尺翻料挡板须保持清洁,无铁销,纸屑,灰尘等物质,并且须保持良好的润滑。钢筋传送辊道:该轨道12940m长,工作宽度620m,距地面距离870m,辊轮间隙0.25~0.5米。由电机驱动并受中央控制系统程序控制传动。

●放料架

介绍:放料架长度11390m,工作宽度1620mm,距地面距离1230mm,8条链条组成滑道。数控钢筋剪切线放料架工作原理:由钢结构支架、气缸、链条、挂钩等组成。将整捆的钢筋放在放料架上,将钢筋破捆,在人工的控制下将适当数量(剪切能力允许)的钢筋摆放在滑道上,再使滑道正向转动,把钢筋送到挂钩处由电控开关控制气缸收缩状态,随着挂钩的下移钢筋落入送料架,当工作状态为钢筋装料时,由于为高空作业操作工人须系好安全带且佩戴安全帽。

●送料架

介绍:长度11800m,工作宽度760m,工作高度905m,辊轮间隙0.3~1米。工作原理:由钢结构支架,辊轮,链条,电机等组成。为了保障轨道上的钢筋处于剪切机刀片的工作范围内,送料架比剪切主机的进料口高出5mm,该机构由旋转辊轮带动钢筋送入剪切主机。

●剪切主机

介绍:长度1100mm,工作宽度860m,高度1430m,重量2.1T,工作原理:由钢结构箱体,电机(4KW),动力传动机构等组成,为了保障钢筋剪切时的稳固性,前后各有一个压紧装置。

●移动储料架

数控钢筋剪切线对称分布各两边摆放10个移动储料架,有效长度11.75米长,具有三级收集仓,不同规格的成品钢筋可以存放在不同的收集仓或位置。【具体可参考《经典示范:数控钢筋剪切线正确生产姿势及操作要领》的相关内容】



通过上述一番简单介绍,您现在对数控钢筋剪切线设备的组成构造以及各部分的功能原理是否有了更为清晰地了解和认识?如需掌握更多关于该产品的信息,可访问本站进行查询获取,当然,您也可以直接来电咨询,我们定竭诚为您服务。
